Стенка огнеупорная ЛОТОС 5 (кремнезем)

Описание изделия

Огнеупорная стенка ЛОТОС 5 (кремнезем) предназначена для установки отопительных печей в модульных палатках с унифицированным D-образным входом. Данная стенка обеспечивает возможность безопасной эксплуатации отопительных приборов, включая газовые нагреватели, плитки, теплообменники и вытяжные системы. Крепление к палатке осуществляется с помощью тракторной молнии, что гарантирует герметичность соединения. Сложение палатки возможно вместе с установленной огнеупорной стенкой.

Совместимость

Данная стенка подходит для следующих моделей палаток:

• ЛОТОС 5У
• ЛОТОС 5 Опен Эйр
• ЛОТОС 5 Мансарда
• ЛОТОС 5 Баня
• Модели серии «Лотос 5» с модульным D-образным входом

Материалы

В качестве огнеупорного элемента используется вставка из стеклоткани с силиконовым покрытием, обладающая высокой эластичностью и влагостойкостью. Материал сохраняет форму и свойства при кратковременном воздействии открытого огня, что предотвращает повреждение тента при контакте с нагретыми элементами печи или искрами.

Дополнительные картинки и файлы смотрите в приложении.

Вентиляция

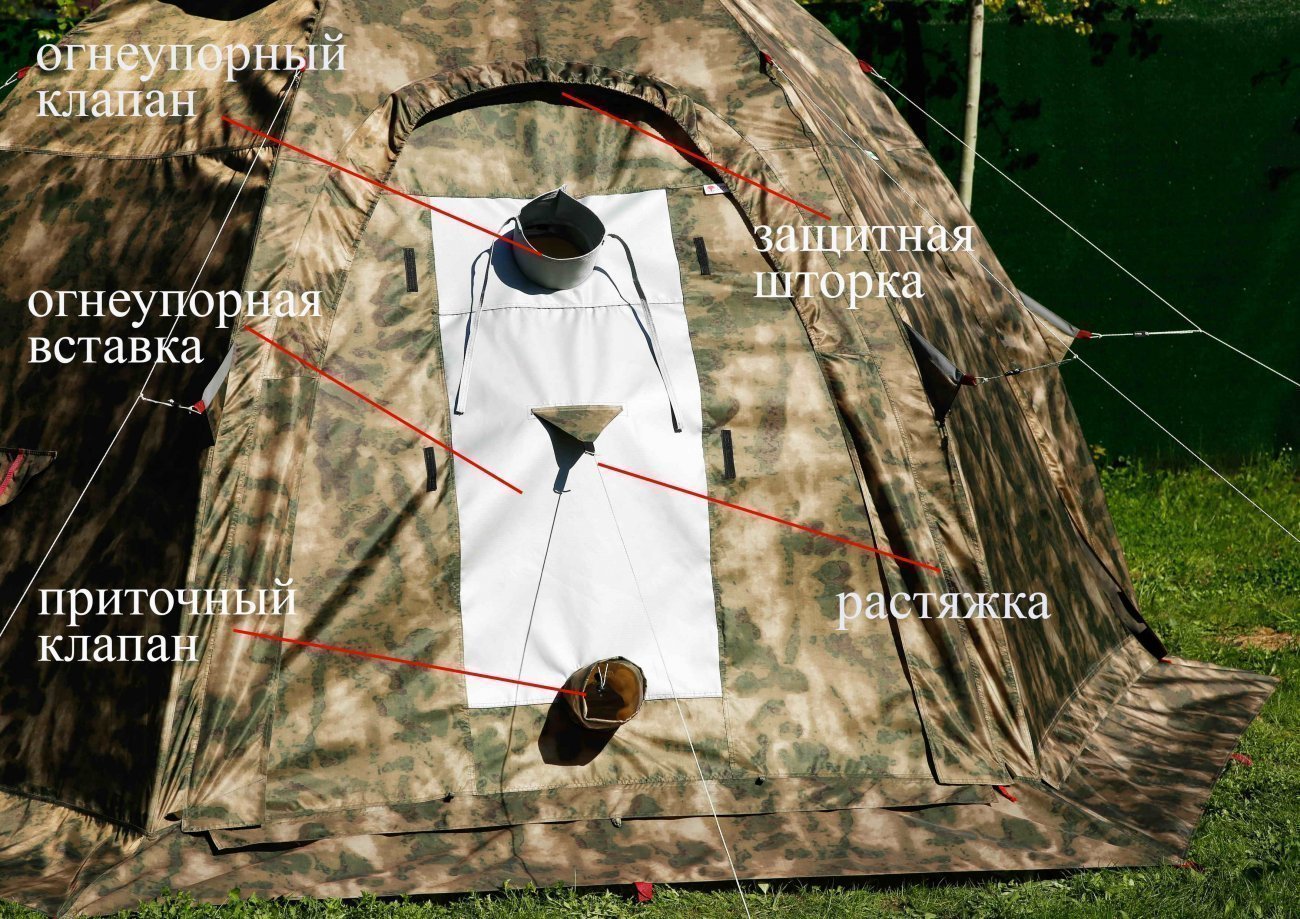

Вставка оснащена двумя регулируемыми по диаметру клапанами: верхний огнеупорный предназначен для вытяжной трубы, нижний — для подачи воздуха. Верхний клапан выполнен из кремнеземной ткани, скреплён металлическими скобами, выдерживает температуру до 1000 °С и позволяет использовать печи с высокотемпературной вытяжной трубой.

Рекомендации по установке

• Палатку необходимо надежно закрепить растяжками со всех сторон для обеспечения устойчивости печи при ветровых нагрузках и других механических воздействиях.
• Растяжку следует крепить непосредственно к огнеупорной стенке, используя петлю на её внешней стороне.
• Огнеупорный клапан изготовлен из кремнеземной ткани, скреплён металлическими скобами, рабочий диапазон температур — от -50 °С до +1000 °С. Дополнительный теплоизолятор для вытяжной трубы не требуется.
• При установке печи необходимо обеспечить зазор не менее 15 см между печью и огнеупорной вставкой.

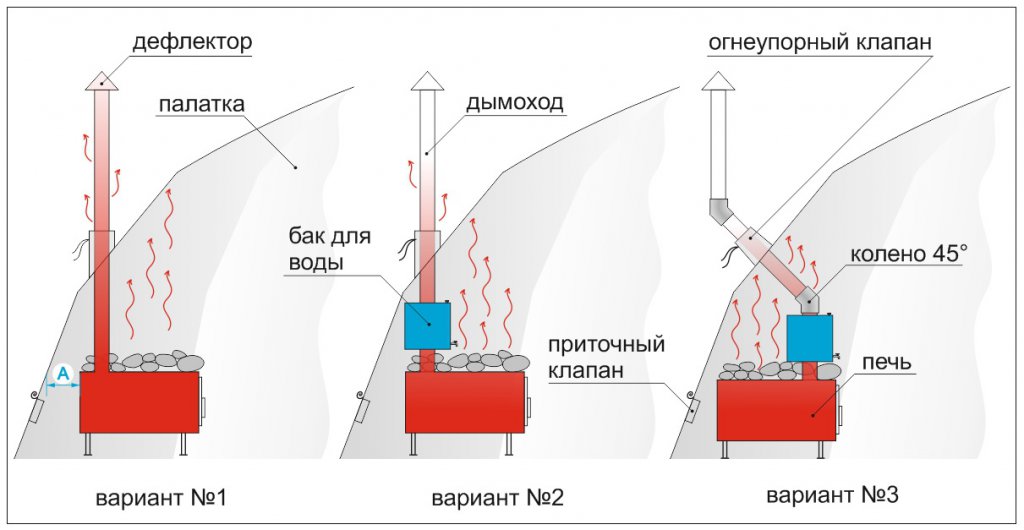

Варианты установки печи внутри палатки представлены в приложении.

• Рекомендуется использовать съёмный утеплённый потолок для сохранения тепла и защиты конструкции палатки от перегрева.

Технические характеристики материалов

• Ткань тента (Polyester Oxford): от –50 °С до +110 °С
• Каркас (дюралюминиевый сплав): от –200 °С до +250 °С
• Механизм сложения каркаса (поликарбонат): от –100 °С до +135 °С (разрушение при +200 °С)

Комплектация

• Огнеупорная стенка ЛОТОС — 1 шт.
• Сумка-чехол — 1 шт.
• Паспорт — 1 шт.

Габариты и вес

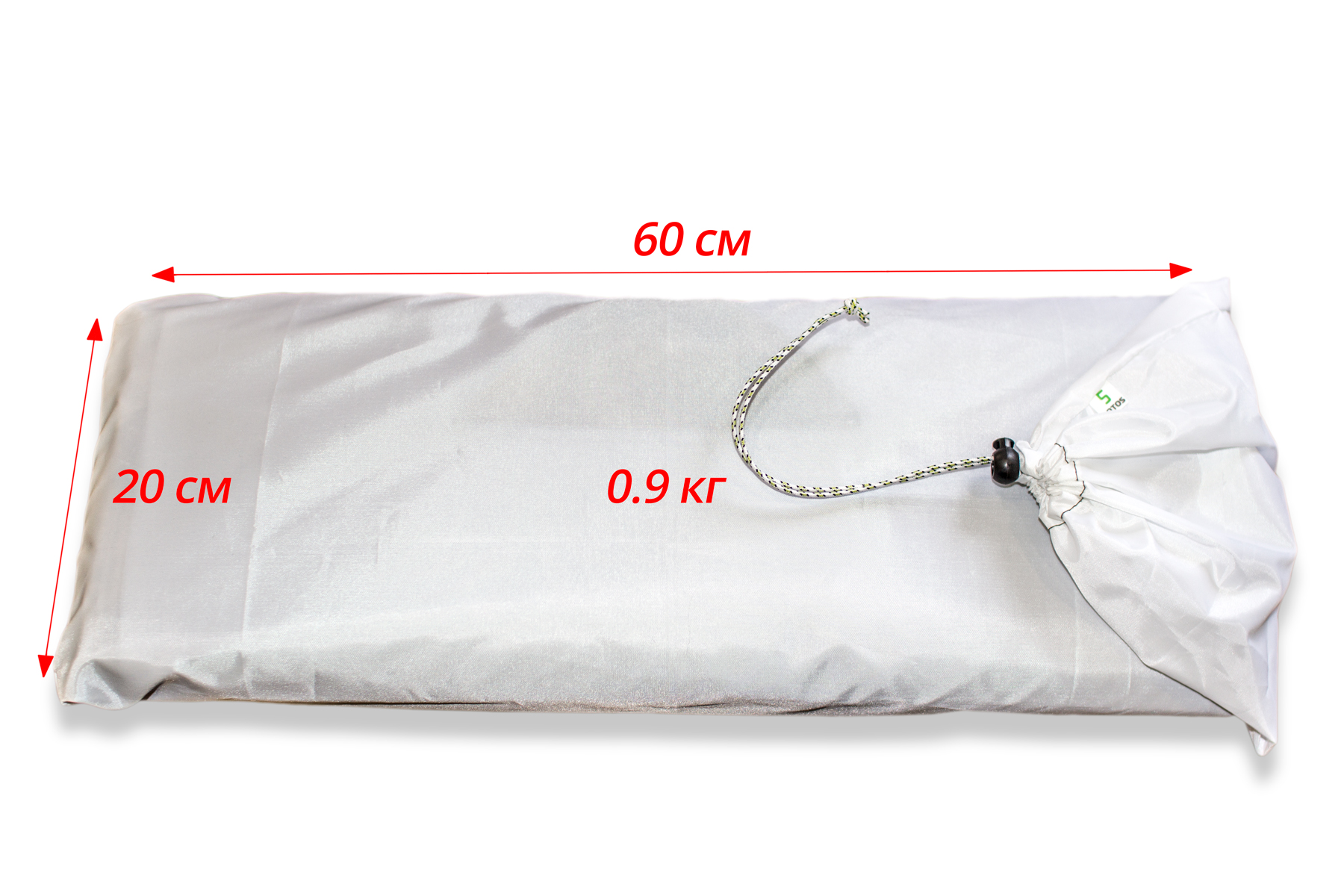

• Размер в чехле (Д × Ш × В), м: 0,6 × 0,2 × 0,01
• Вес изделия, кг: 0,95

Используемые материалы

• Сумка: ткань полиэстр Оксфорд 210Д ПУ1000
• Огнеупорный элемент: стеклоткань кремнезёмная КА-600Р ПУ2 (1000 °С)
