Фланец для отверстия под лунку ЛОТОС 200
Описание изделия
Фланец для отверстия под лунку «ЛОТОС 200» представляет собой запатентованное устройство, предназначенное для создания герметичного отверстия в днище палатки, используемого при зимней рыбалке. Конструкция с винтовым соединением позволяет пользователю самостоятельно установить устройство в полу палатки, определяя количество и расположение отверстий. Фланец совместим с различными типами полов, включая однослойные и многослойные утепленные покрытия из ПВХ и ткани Оксфорд.
Особенности конструкции
- Бортик предотвращает затекание воды из лунки на поверхность пола.

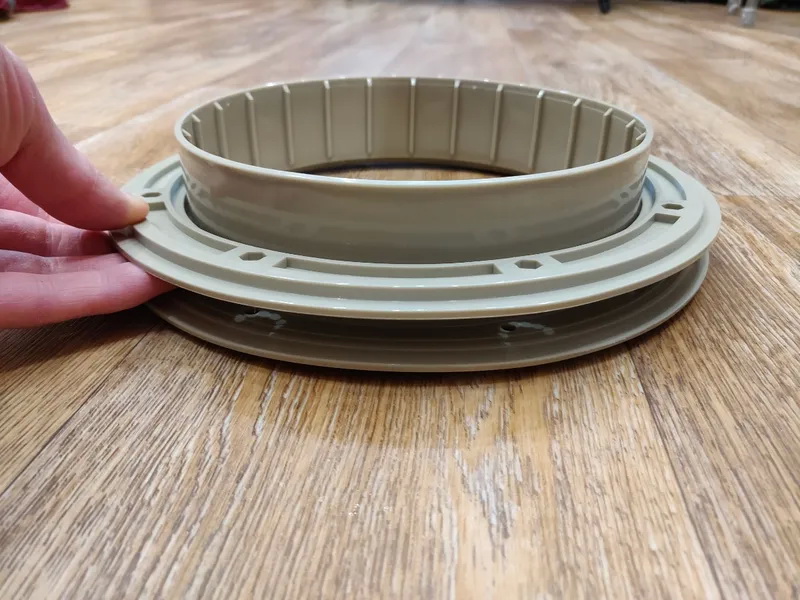

- Устройство формирует отверстие круглой формы диаметром 200 мм и состоит из двух частей: верхнего и нижнего фланца.
- Фланцы выполнены из морозостойкого полипропилена, имеют кольцевые выступы для фиксации материала пола и герметизации выреза.
- Нижний фланец оснащён выступом, образующим кольцевой бортик с рёбрами жёсткости.
- Прочная конструкция обеспечивает высокую надёжность при эксплуатации.
Монтаж
Для установки устройства необходимо вырезать отверстие в материале пола по форме устройства, после чего фланцы устанавливаются в отверстие и соединяются между собой, сдавливая материал по краю выреза. Высокая степень сжатия обеспечивает надёжную фиксацию и герметизацию, в том числе для многослойных утеплённых полов. Фланцы соединяются винтовым соединением М5 с потайной головкой, что обеспечивает герметичность даже при контакте нижней части фланца с водой.
Инструкция по установке
- Разместите пол палатки тыльной стороной вверх и определите места для отверстий.
- Нанесите разметку внутренней окружности и отверстий под крепёжные винты, используя верхний фланец в качестве шаблона.
- Подложите под пол лист фанеры или плотного картона (размер 30×30 см) и с помощью трубки-пробойника прорежьте отверстия под восемь крепёжных винтов.
- Совместите шаблон с уже прорезанными отверстиями и прорежьте внутреннюю окружность канцелярским ножом.
- Установите нижний фланец сверху, направляя бортик вниз, а верхний фланец — снизу навстречу нижнему.
- Совместите отверстия под крепёжные винты с помощью направляющей.
- Закрепите фланцы винтами с гайками, затянув их с максимальным усилием.
Комплектация
- Верхний фланец — 1 шт.
- Нижний фланец — 1 шт.
- Трубка-пробойник (диаметр 6 мм) — 1 шт.
- Винт М5 (длина 20 мм) — 8 шт.
- Гайка М5 — 8 шт.
- Целлофановая упаковка — 1 шт.
- Паспорт — 1 шт.
Технические характеристики
- Масса фланца в сборе (с винтами): 0,3 кг

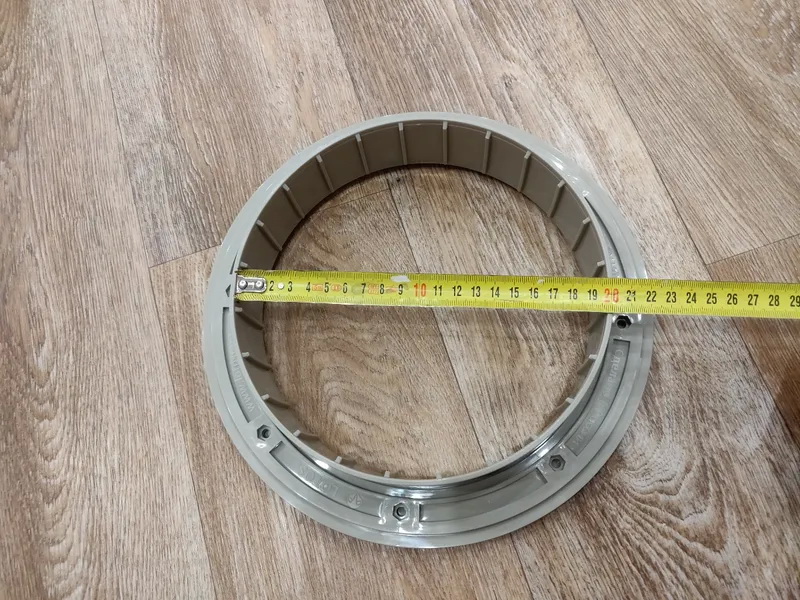

- Внутренний диаметр: 20 см

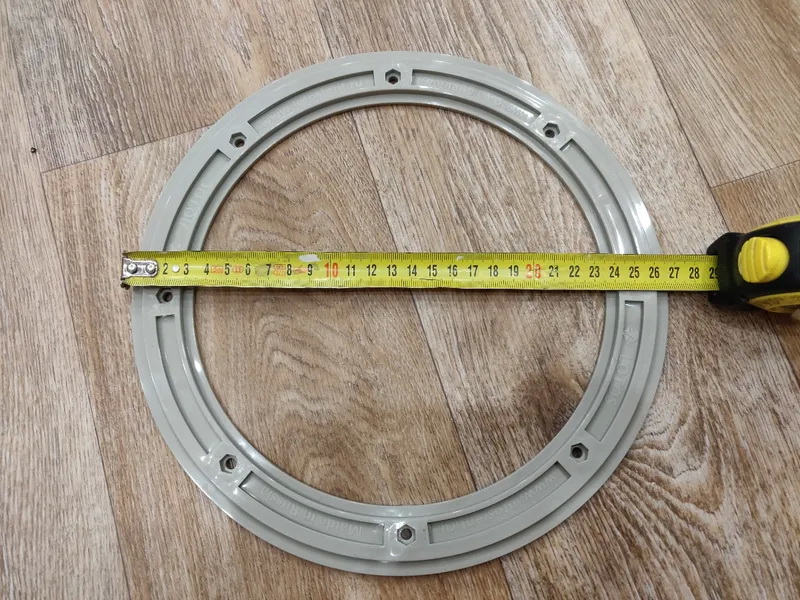

- Внешний диаметр: 27 см

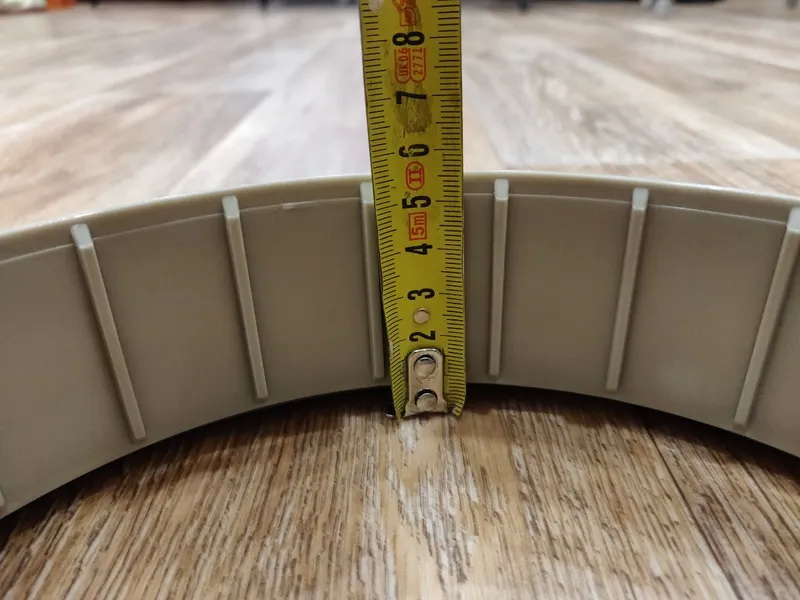

- Высота бортика: 5 см
Дополнительные картинки и файлы смотрите в приложении.
