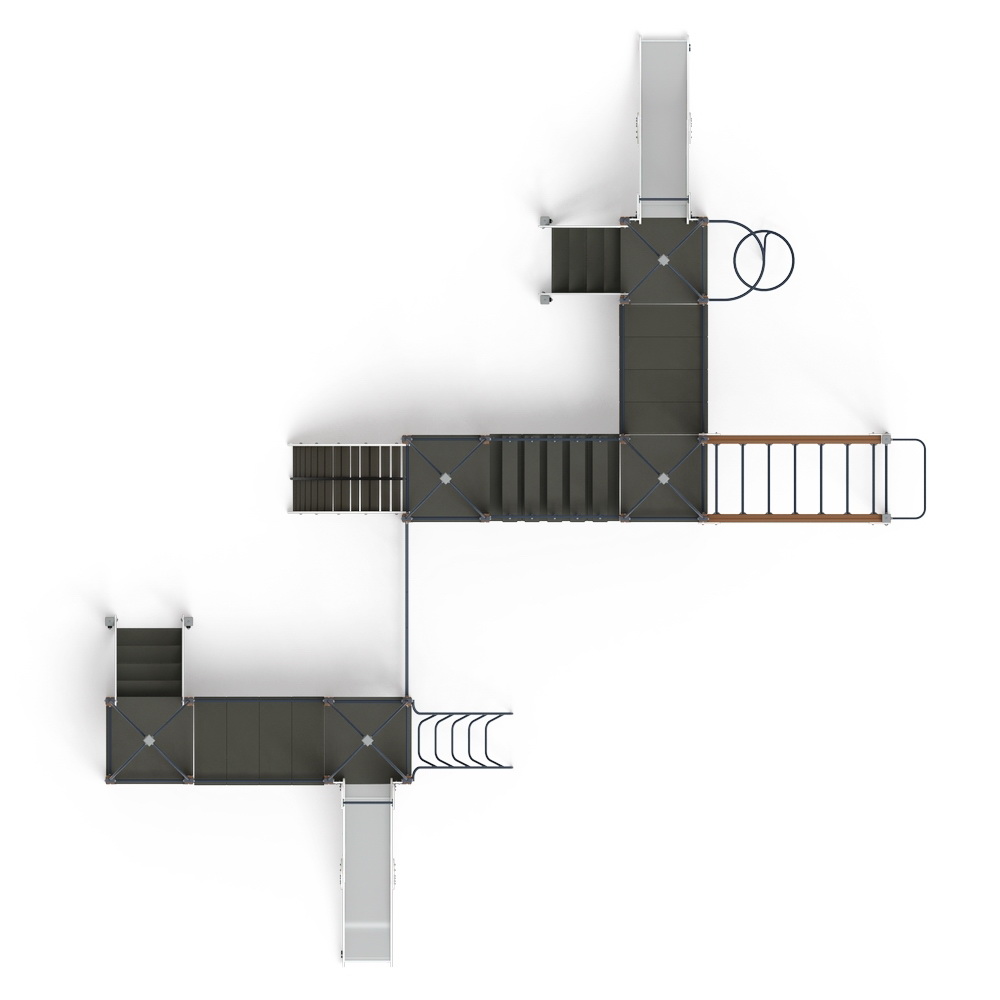

НАВИНА (Техно-голубой) детский игровой комплекс ДИК 2.09.08-01 (Н=1200)

Детский игровой комплекс «Навина» (Техно-голубой)

Детский игровой комплекс «Навина» (артикул: ДИК 2.09.08-01) предназначен для оснащения уличных детских площадок. Изделие полностью соответствует действующим стандартам безопасности и имеет необходимые сертификаты.

Назначение

Комплекс предназначен для установки во дворах, на территориях школ, детских садов и парков. Он оснащён разнообразными тренажёрами для развития различных групп мышц и включает две горки с высотой стартовой площадки 120 см.

Особенности дизайна

Принт выполнен в стиле «Техно-голубой»: основной цвет — светло-серый, дополненный геометрическими фигурами белого, бирюзового, чёрного и жёлтого цветов.

Технические характеристики

• Длина: 9400 мм
• Ширина: 10700 мм
• Высота: 3280 мм
• Зона безопасности: 14700х12400 мм
• Возрастная категория: для детей 5-12 лет
• Горка прямая с высоты 1200 мм (нержавеющая сталь): 2 шт.
• Количество горок: 2 шт.

Комплектация

• Башни: четыре клеёных бруса 100х100 мм, высота 2500 мм, пол из ламинированной фанеры с антискользящим покрытием 1000х1000 мм, толщина 18 мм, декоративные купола из труб диаметром 27 мм. Размер башен 1000х1000х3280 (h) мм. Отметка пола от планировочной отметки площадки 1200 мм.
• Горка 1200: скат шириной 530 мм из нержавеющей стали толщиной 1,5 мм, борта из влагостойкой фанеры толщиной 24 мм, кромки тщательно шлифованы, борта окрашены с помощью УФ-печати. Ограждения стартового участка из влагостойкой фанеры толщиной 18 мм. Опорный каркас из профиля 40х25 и труб диаметром 32 мм, покрыт порошковой краской. Размер горки 530х2270х1200 (h) мм.
• Лестница: борта из влагостойкой фанеры толщиной 24 мм, четыре ступени из ламинированной антискользящей фанеры толщиной 18 мм, ширина ступеней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном предусмотрена щель для слива воды. Ступени и экраны вставляются в пазы бортов, борта стягиваются шпильками М10. Поставляется в собранном виде.
• Прямой мост: металлический сварной каркас из профиля 40х40 мм и 40х25 мм, полосы 40х4 мм, покрыт порошковой краской. Половицы из ламинированной антискользящей фанеры размером 1000х373х18 мм (3 шт). Общая длина моста 1500 мм, ширина 1000 мм.
• Ограждения моста: сварная конструкция из стальных труб диаметром 27 мм и 22 мм, размер 600х1500 мм, покрыта порошковой краской синего цвета. Комплект — 2 шт.
• Канат: крепится к стальной перемычке из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм.
• Вертикальный шест со спиралью: металлическая труба диаметром 32 мм, покрыта порошковой краской. Высота 2400 мм.
• Подвесной мост: половицы из ламинированной антискользящей фанеры размером 1000х180х18 мм (5 шт), соединены цепью и подвешены на деталях из профиля 20х20 мм и пластины 100х40х3 мм, перила из металла. Перила и детали подвеса покрыты порошковой краской графитово-серого цвета. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из профиля 40х40 и 40х25 мм.
• Лаз-лестница: сварная конструкция из труб диаметром 32 и 27 мм. Перила из трубы диаметром 32 мм (2 шт), перекладины из гнутой трубы диаметром 27 мм (5 шт), покрыты порошковой краской графитово-серого цвета.
• Решетка для лазанья: сварной каркас из профиля 40х25 мм, 40х40 мм и трубы диаметром 32 мм. Сетка из шестипрядного армированного полиамидного каната диаметром 16 мм, крепится при помощи скоб через коуши. Канаты фиксируются пластиковыми соединителями и саморезами, концы фиксируются зажимной втулкой.
• Рукоход: два клеёных бруса 100х100 мм длиной 2000 мм, между ними перекладины из стальной трубы диаметром 27 мм, к трубе приварены планки из листовой стали толщиной не менее 3 мм, шириной 40 мм и длиной 100 мм.
• Турник: гнутая труба диаметром 27 мм, размер 400х910 мм, окрашен порошковой краской.
• Лаз: борта из влагостойкой фанеры толщиной 24 мм, семнадцать половиц из ламинированной антискользящей фанеры толщиной 24 мм, ширина половиц 100 мм. Половицы вставляются в пазы бортов, борта стягиваются шпильками М10 и окрашены с нанесением принта. Поставляется в собранном виде.

Дополнительные картинки и файлы смотрите в приложении.
