Мобильная полоса препятствий (разрушенная лестница, лабиринт, подвижная лестница и туннель)

Мобильная сборно-разборная полоса препятствий предназначена для использования в образовательных учреждениях и подразделениях МВД.

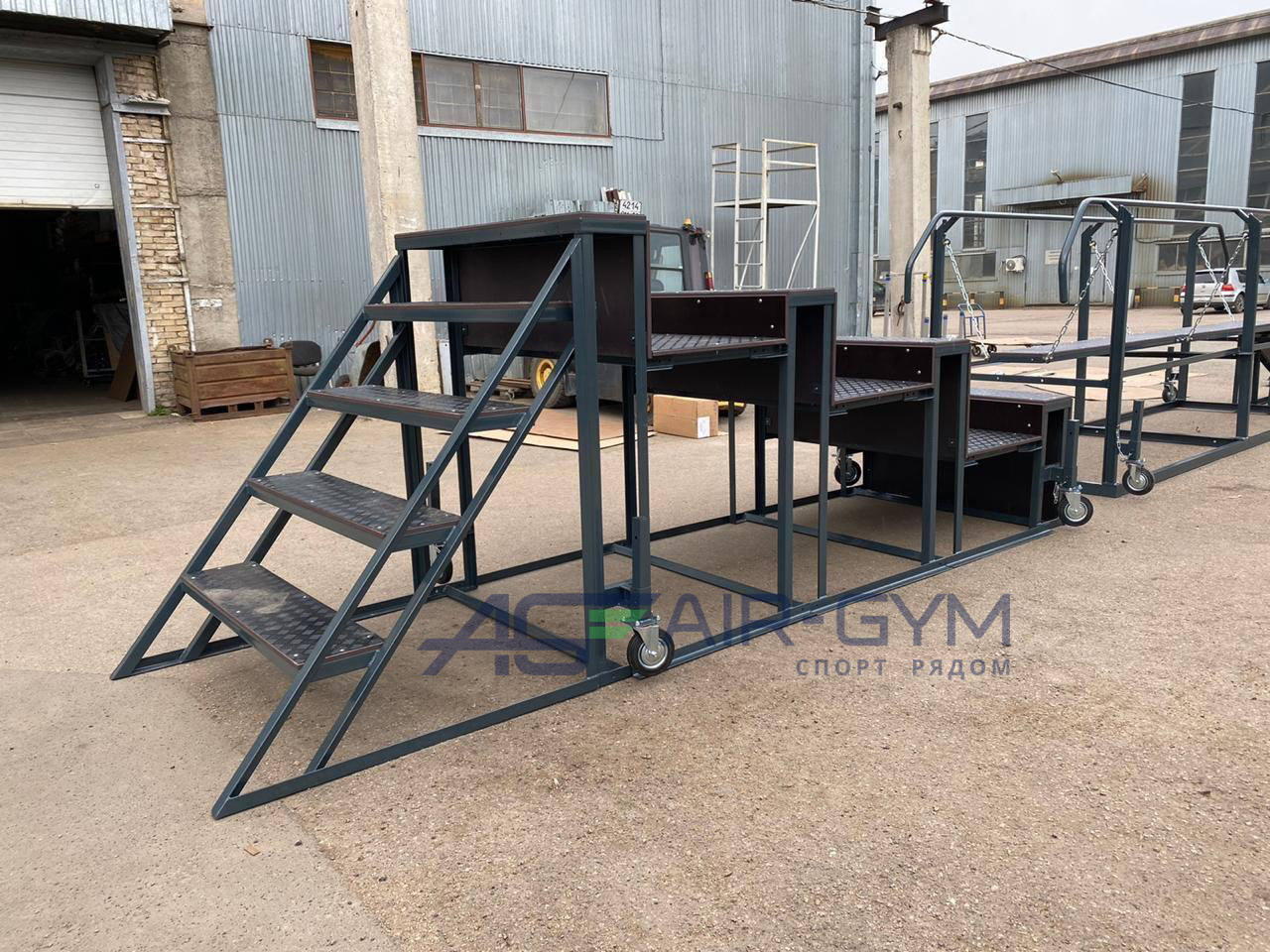

Разрушенная лестница

Описание: Разрушенная лестница устанавливается на беговую дорожку или иную ровную горизонтальную поверхность.

Технические требования

• Должна соответствовать техническим условиям и комплекту конструкторской документации.

Конструкция

• Габариты: высота до 1,8 м, ширина 1,5 м, длина 5 м.
• Состоит из металлического каркаса, обшитого фанерными щитами, с покрытием ступеней материалом «Регупол» и разметкой по периметру.
• Элементы не превышают 3,6 м × 1,5 м для транспортировки, предусмотрены выдвижные транспортные колёса.
• Возможна замена изношенных элементов.
• Время сборки — не более 1 часа.

Механические и физические свойства

• Все металлические части защищены антикоррозионным покрытием.
• Деревянные и фанерные элементы обработаны влагостойкими составами.
• Общий вес в сборе — не более 350 кг.

Надёжность

• Каркас рассчитан на срок службы не менее 5 лет, деревянные элементы — 2 года, резиновое покрытие — 1 год.

Комплектация

• Металлический каркас — 6 частей
• Деревянное покрытие ступеней — 8 частей
• Фанерные щиты — 3 шт.
• Транспортные колёса — 4 шт.

Материалы

• Каркас — стальной уголок 50×50×5 по ГОСТ 8509-93
• Щиты и ступени — доска 30×100 мм по ГОСТ 24454-80
• Покрытие — «Регупол»
• Фанера влагостойкая 10 мм

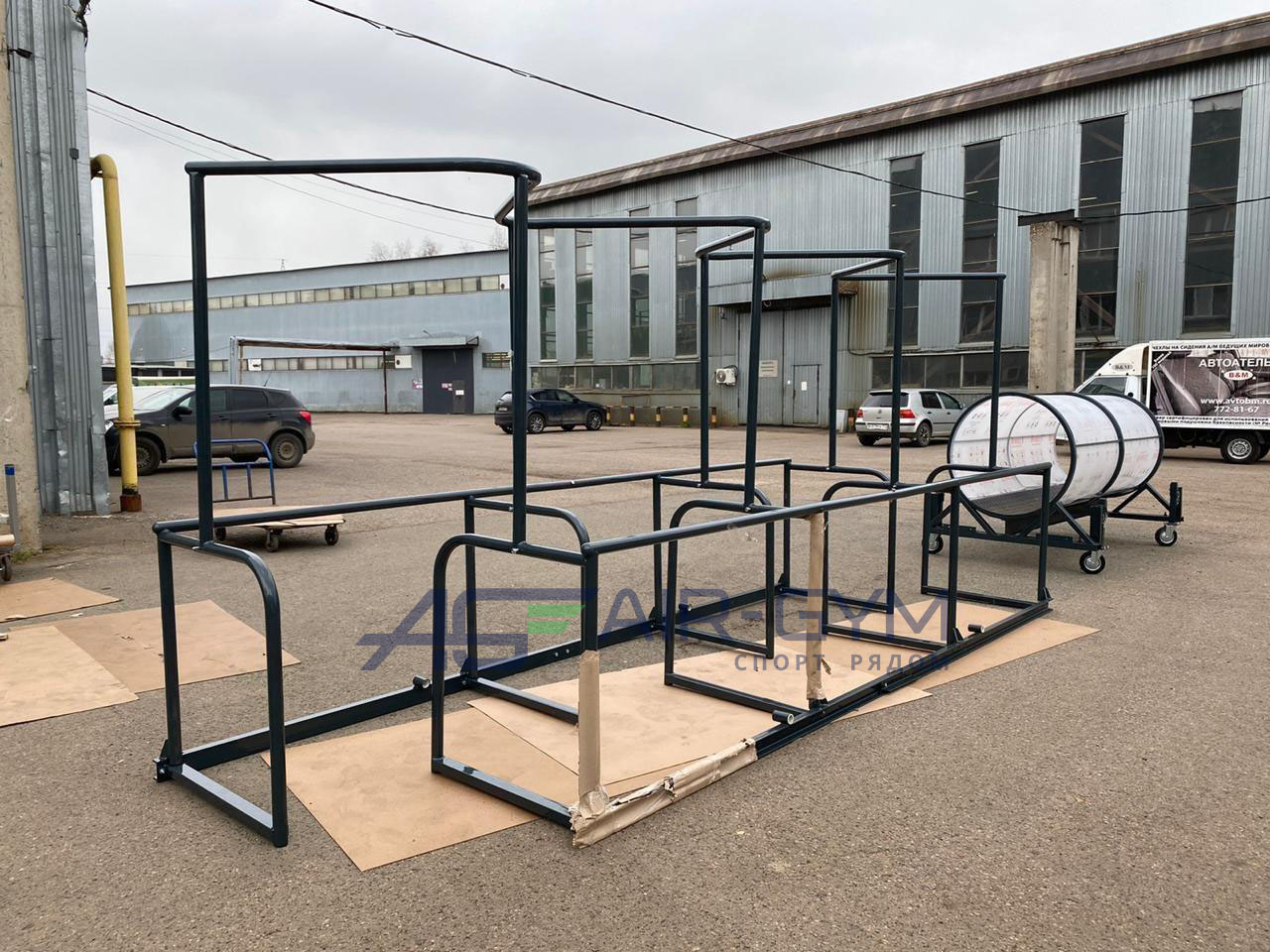

Лабиринт

Описание: Лабиринт устанавливается на беговую дорожку или иную ровную поверхность.

Технические требования

• Соответствие техническим условиям и документации.

Конструкция

• Состоит из двух продольных секций, соединённых перемычками.
• Оснащён четырьмя выдвижными колёсами для транспортировки.
• Разборка на четыре части для перевозки, размеры не превышают 2,5 м × 1 м.
• Время сборки — не более 1 часа 20 минут.

Механические и физические свойства

• Металлические части защищены антикоррозионным покрытием.
• Общий вес — не более 320 кг.

Надёжность

• Каркас и металлические части рассчитаны на срок службы не менее 5 лет.

Комплектация

• Каркас с колёсами — 4 части
• Верхние соединительные элементы — 3 шт.

Материалы

• Каркас — швеллер №10 и труба 60×5

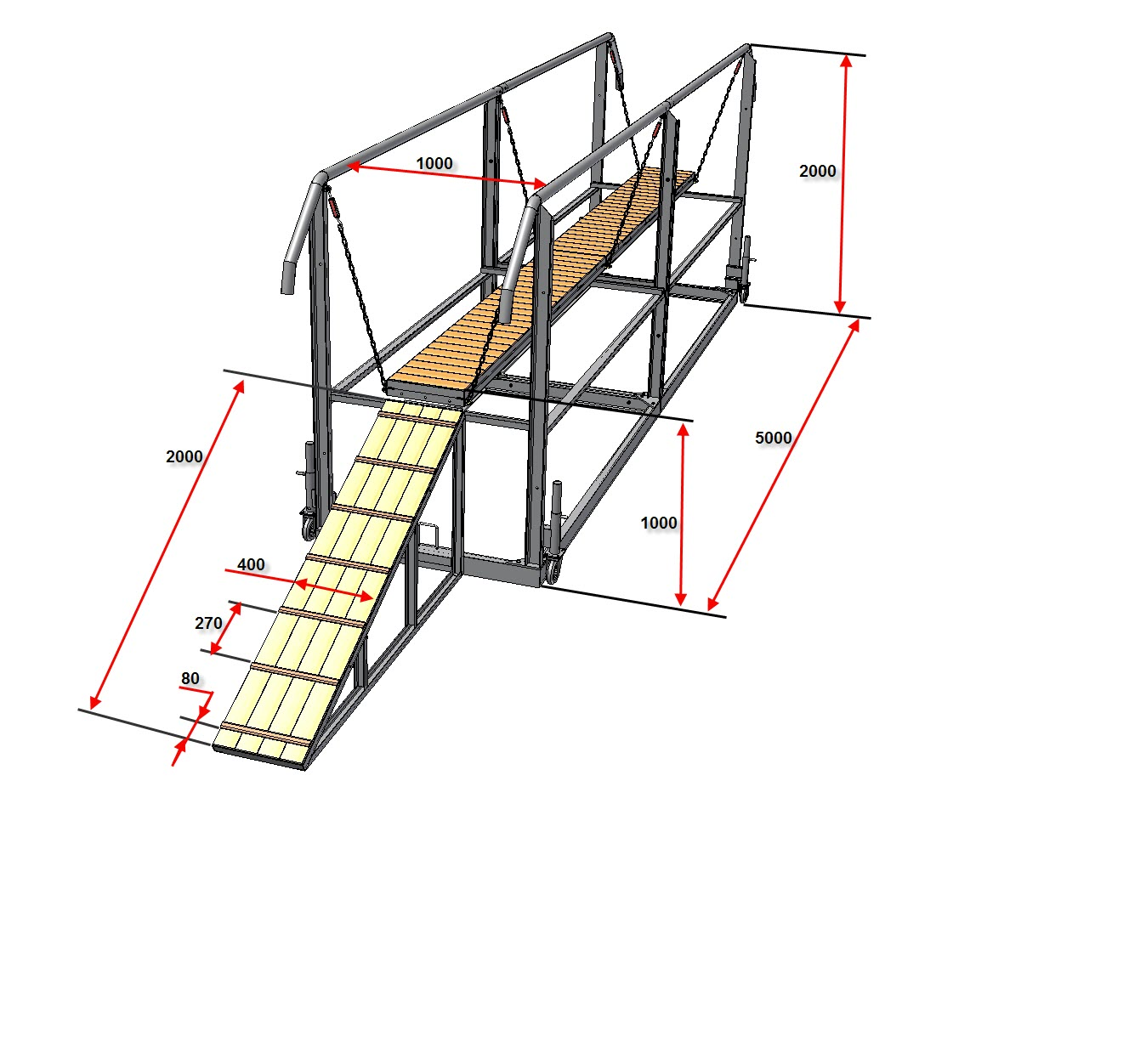

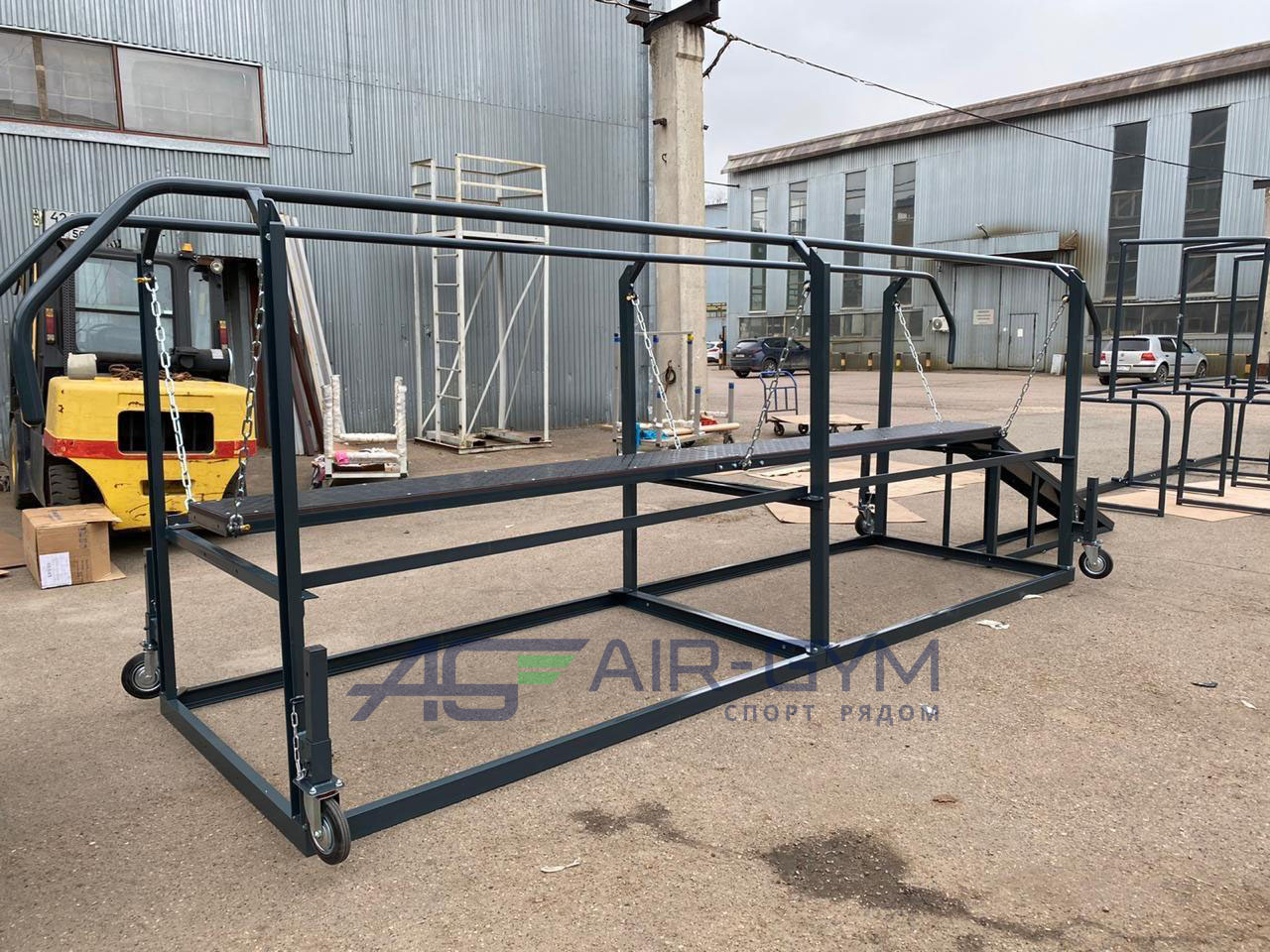

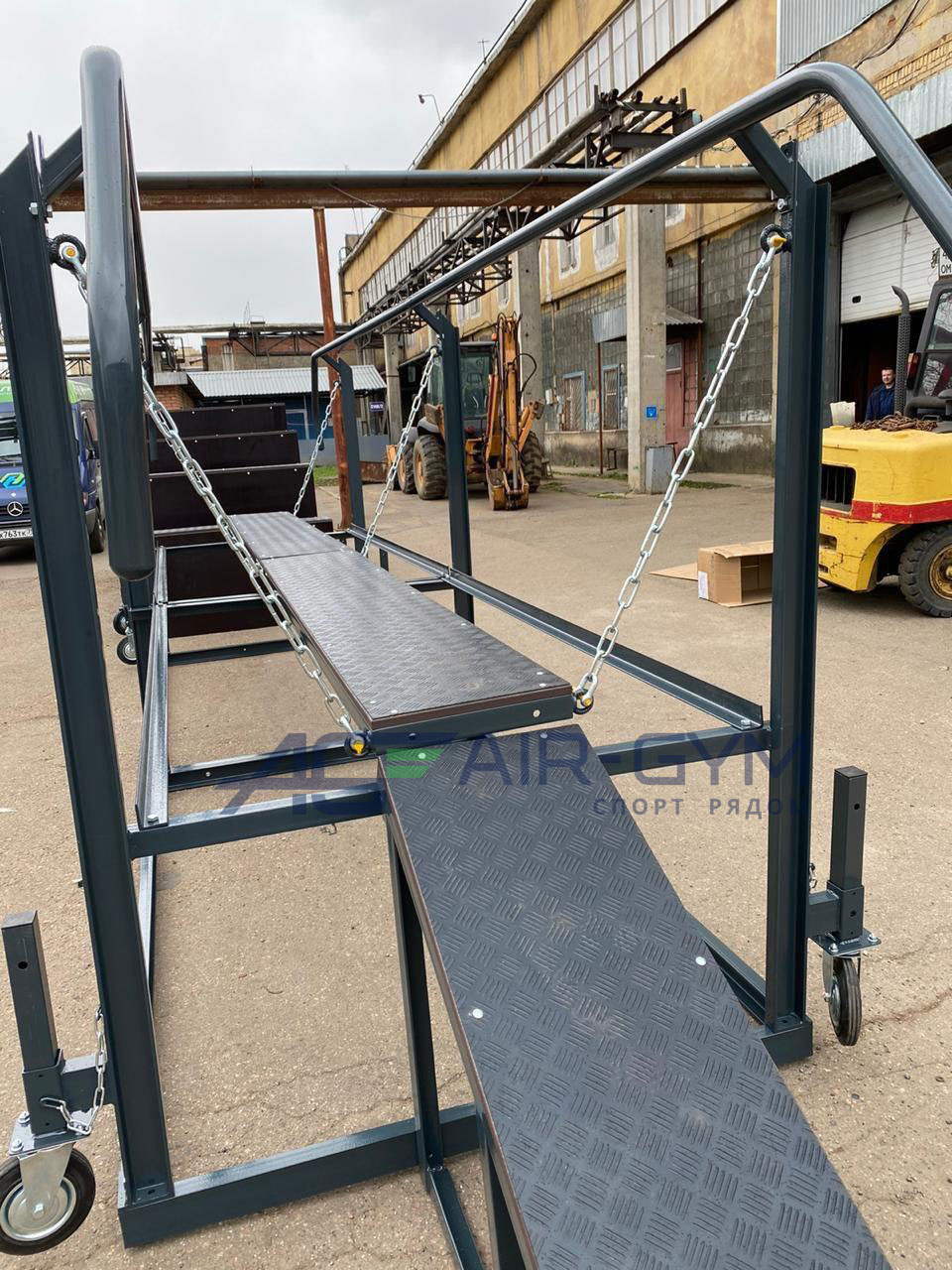

Подвесной мост

Описание: Подвесной мост устанавливается на беговую дорожку или иную ровную поверхность.

Технические требования

• Соответствие техническим условиям и документации.

Конструкция

• Горизонтальный металлический каркас с четырьмя выдвижными опорами и колёсами.
• Четыре стойки с подвесной дорожкой на цепях, покрытие дорожки и пандуса — «Регупол».
• Разборка на шесть частей для перевозки, размеры не превышают 2,5 м × 2 м.
• Возможна замена изношенных элементов.
• Время сборки — не более 1 часа 30 минут.

Механические и физические свойства

• Металлические части защищены антикоррозионным покрытием, деревянные элементы обработаны влагостойким составом.
• Общий вес — не более 500 кг.

Надёжность

• Каркас и металлические части рассчитаны на срок службы не менее 5 лет, деревянные элементы — 3 года, резиновое покрытие — 2 года.

Комплектация

• Каркас — 2 части
• Вертикальные стойки — 4 шт.
• Беговая дорожка — 2 части
• Пандус — 1 шт.
• Цепи с талрепами — 4 шт.
• Соединительные элементы — 3 шт.

Материалы

• Каркас — швеллер №10
• Стойки — швеллер №8 и труба 60×5
• Дорожка — уголок 70×70×5, деревянный брус, покрытие «Регупол»
• Пандус — уголок 50×50×4, деревянный щит, покрытие «Регупол»

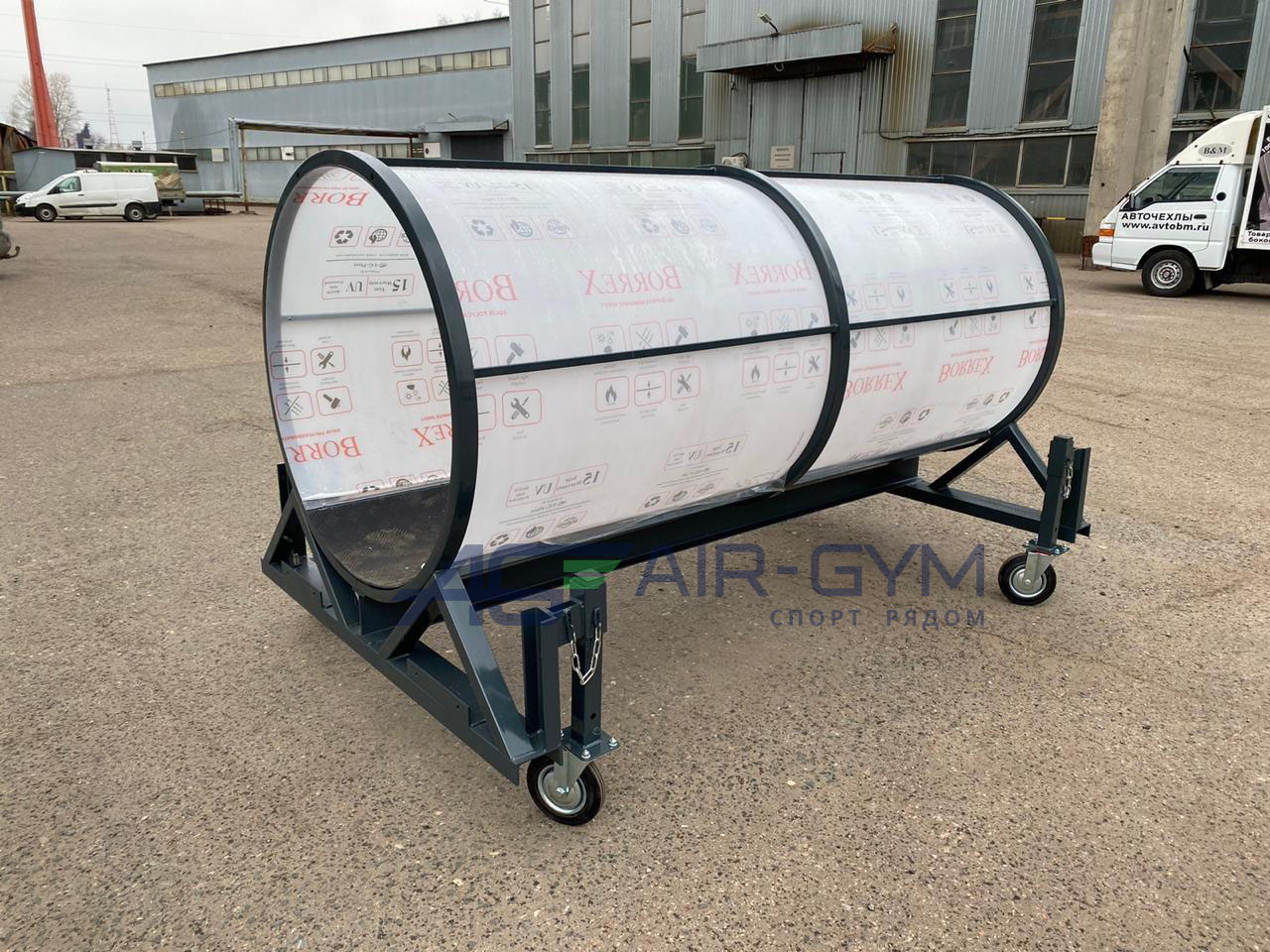

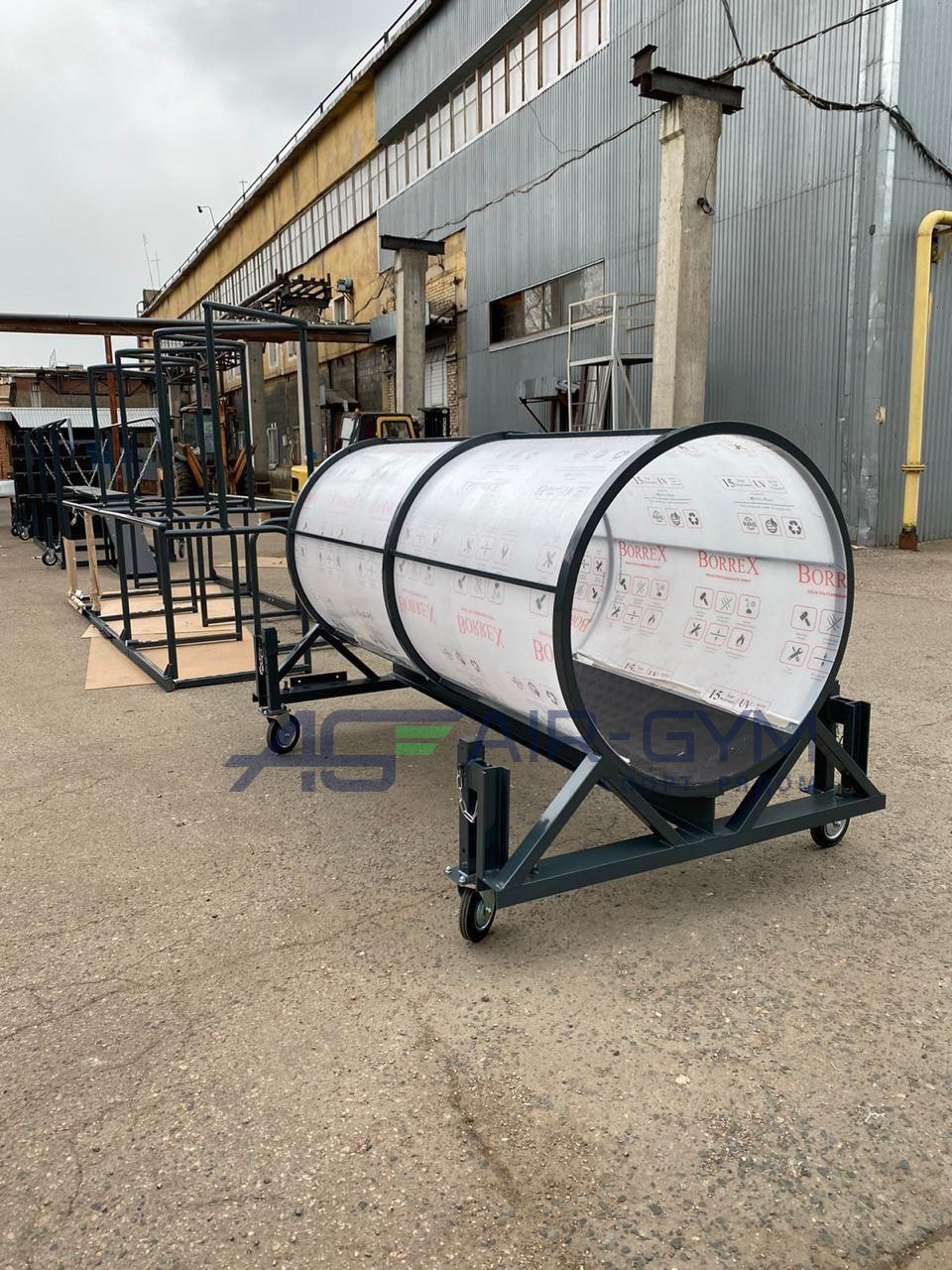

Тоннель

Описание: Тоннель устанавливается на беговую дорожку или иную ровную поверхность.

Технические требования

• Соответствие техническим условиям и документации.

Конструкция

• Горизонтальный металлический каркас на трёх регулируемых опорах.
• Пять колец с беговой дорожкой шириной 60 см из материала «Регупол», торцы колец защищены резиновым шлангом.
• Основание дорожки — оцинкованный лист толщиной 1 мм.
• Сборка из элементов, размеры которых не превышают 2,5 м × 1 м.
• Возможна замена изношенных пластиковых и резиновых элементов.
• Время сборки — не более 1 часа.

Механические и физические свойства

• Металлические части защищены антикоррозионным покрытием.
• Общий вес — не более 240 кг.

Надёжность

• Каркас и металлические части рассчитаны на срок службы не менее 5 лет, пластиковые элементы — 3 года, резиновое покрытие — 1 год.

Комплектация

• Каркас с регулируемыми опорами — 2 части
• Кольца с поликарбонатом и резиновым покрытием — 5 шт.

Материалы

• Каркас — двутавровая балка №10, швеллер №5, уголок 50×50×5
• Опоры — швеллер №10 с регулировочными винтами
• Каркасы — электросварная труба 25×2,5 мм, уголок 50×50×5, поликарбонат 6 мм
• Покрытие — «Регупол» толщиной 6–8 мм на металлическом листе 1 мм

Дополнительные картинки и файлы смотрите в приложении.
